Спиральную антенну, изобретенную в конце сороковых Джоном Краусом (John Kraus, W8JK), можно назвать самой простой реализацией антенны, которую можно представить, в особенности для частот в диапазоне 2-5 ГГц. Эта конструкция является очень простой, практичной и при этом надежной. Эта статья описывает, как самостоятельно сделать спиральную антенну для частот в районе 2.4 ГГц которая может быть использована, например, для высокоскоростных радиочастотных (S5-PSK, 1.288 Мбит/сек), 2.4 ГГц беспроводных сетей и любительских спутниковых (AO40). Развитие оборудования безпроводных сетей позволяет легко получить высокоскоростной радиодоступ с использованием стандарта IEEE 802.11b (также известного как Wi-Fi).

Краткий обзор теории

Спиральная антенна может быть описана как пружина с количеством витков N с отражателем. Окружность (C) витка составляет приблизительно длину волны (l), а дистанция (d) между витками составляет приблизительно 0.25C. Размер отражателя (R) составляет C или l и может иметь форму круга или квадрата. Конструкция излучающего элемента вызывает круговую поляризацию (КП), которая может быть как право-, так и левосторонней (П и Л соответственно), в зависимости от того, как намотана спираль. Для того, чтобы передать максимум энергии, обе стороны соединения должны иметь одинаковую направленность поляризации, кроме случаев, когда используется пассивный отражатель радиоволн на пути передачи сигнала.

Усиление (G) антенны относительно изотропии (dBi) может быть расчитана по следующей формуле:

G = 11.8 + 10 * log {(C/l)^2 * N * d} dBi               (1)

В соответствии с выводами Др. Даррела Эмерсона (Dr. Darrel Emerson, AA7FV) из Национальной Радиоастрономической Обсерватории, результат вычисления по формуле [1], также известной как формула Крауса (Kraus formula), 4-5 dB слишком оптимистичен. Др. Рей Кросс (Dr. Ray Cross, WK0O) проанализировал результаты исследования Эмерсона в программе анализа антенн ASAP.

Характеристика полного сопротивления (импенданса) (Z) полученной передающей линии эмпирически должна описываться формулой

Z = 140 * (C/l) Ohm                                    (2)

Реализация для частоты 2.43 ГГц (aka S-band, ISM band, 13 cm amateur band)

l = (0.3/2.43) = 0.1234567 m  (12.34 cm)            (3)

Диаметр витка (D) = (l/pi) = 39.3 mm         (4)

Стандартная канализационная пластиковая труба с внешним диаметром 40 мм является для нас превосходным решением и легкодоступна в магазинах "Сделай сам" или у любого сантехника :) Спираль может быть намотана из стандартного медного провода, который применяется в домашнем хозяйстве для цепей 220 В переменного тока. Этот провод имеет цветную поливинилхлоридную изоляцию и медный сердечник диаметром 1.5 мм. Обмотка проводом трубы даст результирующий диаметр D = 42 мм благодаря толщине изоляции.

D = 42 mm, C = 42*pi = 132 mm (which is 1.07 l)    (5)

d = 0.25C = 0.25*132 = 33 mm                       (6)

Для дистанций от 100 м до 2.5 км в пределах прямой видимости, 12 витков (N = 12) достаточно. Следовательно, длина трубы будет около 40 см (3.24 l). Обмотайте провод вокруг трубы и приклейте его поливинилхлоридным или любым другим, содержащим тетрагидрофуран (THF), клеем. Это даст очень прочную намотку вокруг трубы, как показано на рисунке 1 ниже.

Рисунок 1. Использованные материалы с размерами.

Сопротивление антенны:

Z = 140 * (C/l) = 140*{(42*pi)/123.4} = 150 Ом      (7)

требует соответствия сети для использования стандартного 50 Ом UHF/SHF коаксиала и коннекторов.

Обычно используется заглушка в 1/4 волны с сопротивлением (Zs)

Zs = sqrt(Z1*Z2) = sqrt(50*150) = 87 Ом               (8)

Из-за спиральной конструкции это соответствует 1/4 витка. Однако, с точки зрения механики, учитывая то, что необходимо позаботиться о водонепроницаемости, если антенна используется на открытом воздухе, есть более предпочтительные методы достижения сопротивления спиралью сопротивления в 50 Ом. Первой мыслью было эмпирически увеличить d для первого и второго витка и добиться нужного значения методом проб и ошибок, измеряя результат при помощи направленного блока сопряжения и генератора сигнала. После недолгих поисков в интернете были надены спирали, которые согласовывались таким способом, но неожиданно был найдена страница Джейсона Хеккера (Jason Hecker). Он действительно использовал элегантное решение согласования, используя медную лопатку в соответствии с ARRL Handbook. Так что вся хвала – ARRL и Джейсону, для антенны были использованы его размеры. Честно говоря, эта страница практически копирует его страницу, за исключением того, что спираль намотана в противоположном направлении :)).

Рисунки 2a и 2b. Идея, размеры и монтаж согласователя. Гипотенуза треугольника должна быть продолжением провода.

Теперь необходимо припаять согласователь к спирали, приклеить их и приготовиться к соединению с колпачком, как показано на Рис. 3.

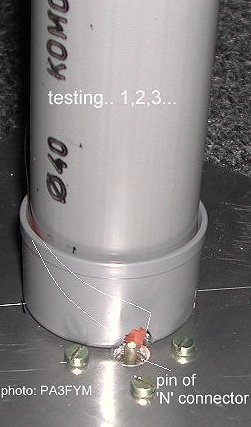

Рисунок 3. Почти законченная спиральная антенна.

Готово! (Рис. 4)

Рисунок 4. Законченная 12тивитковая 2.4 ГГц спиральная антенна, G = 17.5 dBi или 13.4 dBi (соответственно по Краусу или Эмерсону).

Характеристики антенны были измерены. Результаты – на Рис. 5a и 5b:

Рисунок 5a. Потери на отражении (dB) от 2300 до 2500 МГц

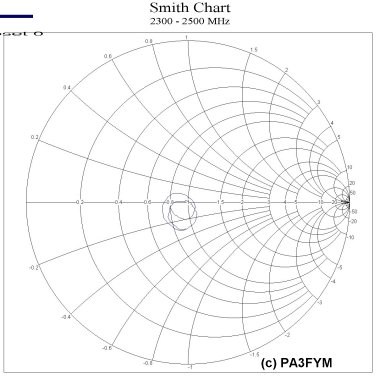

Рисунок 5b. Диаграмма Смита 2300-2500 МГц

Рисунок 6a Установка для измерения

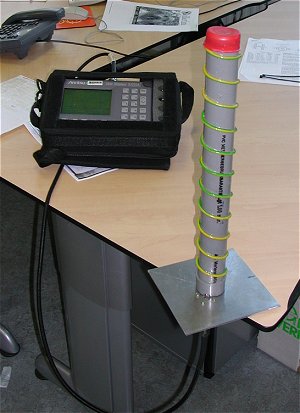

Рисунок 6b "Спиральная антенна за час" и анализатор Rohde & Schwarz

И наконец, спиральная антенна в действии…

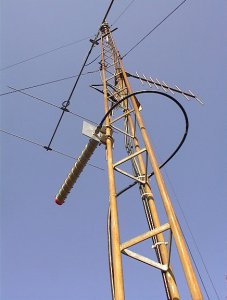

Рисунок 7a Излучает на мой LAP (Local Access Point ;-)

Рисунок 7b Вид снизу
